Stainless Steel Weld Neck Flange

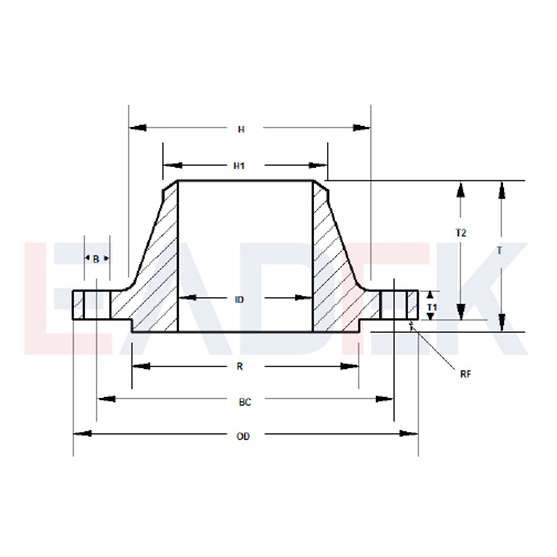

ASME B16.5 Weld Neck Flange drawing

Svetshalsfläns i rostfritt stål

Svetshalsflänsar i rostfritt stål, även kända som långa svetshalsflänsar, har en unik spänningsledningsdesign. Den förtjockade halsstrukturen överför effektivt belastningen till rörledningssystemet, vilket avsevärt minskar spänningstoppen vid flänsbasen. Dessa produkter tillverkas med hjälp av en integrerad smidesprocess och uppnår en pålitlig anslutning till rörledningen genom full-stumsvetsning.

Skicka förfrågan

Produktdetaljer

Zhejiang Leadtek Fluid Technology Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av svetshalsfläns av rostfritt stål i Kina. Köp gärna anpassad svetshalsfläns av rostfritt stål till konkurrenskraftigt pris från vår fabrik. Gratis prov är också tillgängligt.

Vi är designer och tillverkare av platt svetshalsfläns

Artikelnummer:

Svetshalsflänsar i rostfritt stål, även känd som långa svetshalsflänsar, har en unik spänningsledningsdesign. Den förtjockade halsstrukturen överför effektivt belastningen till rörledningssystemet, vilket avsevärt minskar spänningstoppen vid flänsbasen. Dessa produkter tillverkas med hjälp av en integrerad smidesprocess och uppnår en pålitlig anslutning till rörledningen genom full-stumsvetsning.

Ytterkanten av den rostfria svetshalsflänsen är försedd med en jämnt fördelad bulthålsuppsättning, vilket underlättar anslutningen med andra flänskomponenter. Den förlängda halsen (LWN) flänsen har en speciell cylindrisk struktur, med en avsmalnande hals designad med en gradvis förtjockningsprocess. Detta förbättrar inte bara den totala strukturella styvheten utan optimerar också spänningsfördelningen, vilket effektivt minskar böjspänningen vid anslutningspunkten. Dess stumsvetsstyrka kan nå över 95 % av basmaterialets hållfasthet, vilket vida överträffar lastbärande prestanda för traditionella kälsvetsanslutningar.

Få ett gratisprov

Viktiga egenskaper hosSvetshalsfläns i rostfritt stål

Strukturera

Halsen är svetsad för att matcha rörets inre diameter, vilket minskar spänningskoncentrationen. Finns i storlekarna DN15-DN600.

Egenskaper

flänssvetshals ansi 150 är korrosions-beständig, tål höga temperaturer och tryck (upp till 2,5 MPa), har stark tätningsförmåga och är läckage-säker.

Fördelar

platt svetshalsfläns är lätt att installera, stöder anpassning och rymmer olika rörledningsstorlekar och tryckkrav.

Tillämpningar av rostfri svetshalsfläns

Svetshalsfläns i rostfritt stålsanvänds främst inom följande nyckelområden:

Energi och kemisk industri: Högtrycksrörledningssystem- för oljeraffinering, naturgasöverföring och kemisk produktion.

Kraftindustri: Ångledningar och termiska system för värme- och kärnkraftverk.

Specialmediatransport: Säker överföring av brandfarliga, explosiva och högvärdiga vätskor.-

Svetshalsfläns ASME B16. 5 Klass 150

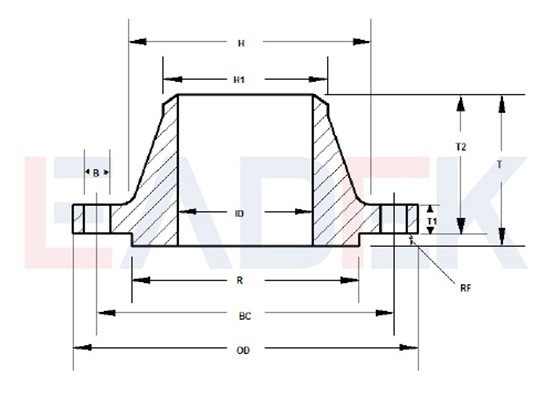

Måttlista för flänssvetshals ANSI 150 (mm)

Storlek		Rör OD A	OD	Bult Cirkel	Bulthål	Tätande ansikte		Tjocklek	ID	H	T
Tum	DN	Rör OD A	OD	B.C	B	R	RF	T1	ID	H	T
1/2"	15	21.3	90	60.5	16x4	35	1.6	9.9	15.5	30	48
3/4"	20	26.9	100	70	16x4	43	1.6	11.4	21	38	52
1"	25	33.7	110	79.5	16x4	51	1.6	12.9	27	49	56
11/4"	32	42.4	115	89	16x4	63.5	1.6	14.4	35	59	57
11/2"	40	48.3	125	98.5	16x4	73	1.6	15.9	41	65	62
2"	50	60.3	150	120.5	18x4	92	1.6	17.9	52	78	64
21/2"	65	76.1	180	139.5	18x4	105	1.6	20.9	66	90	70
3"	80	88.9	190	152.5	18x4	127	1.6	22.4	77.5	108	70
4"	100	114.3	230	190.5	18x8	157.5	1.6	22.4	101.5	135	76
5"	125	139.7	255	216	22x8	186	1.6	22.4	127	164	89
6"	150	168.3	280	241.5	22x8	216	1.6	23.9	154	192	89
8"	200	219.1	345	298.5	22x8	270	1.6	27.4	203	246	102
10"	250	273	405	362	26x12	324	1.6	28.9	255	305	102
12"	300	323.9	485	432	26x12	381	1.6	30.4	303.5	365	114
14"	350	355.6	535	476	29.5x12	413	1.6	33.4	333.5	400	127
16"	400	406.4	595	540	29.5x16	470	1.6	35.4	381	457	127
18"	450	457	635	578	32.5x16	533.5	1.6	38.4	428.5	505	140
20"	500	508	700	635	32.5x20	584	1.6	41.4	476	559	145
22"	550	559	750	692	35.5x20	641	1.6	44.4	525	610	149
24"	600	610	815	749.5	35.5x20	692	1.6	46.4	575	664	152
