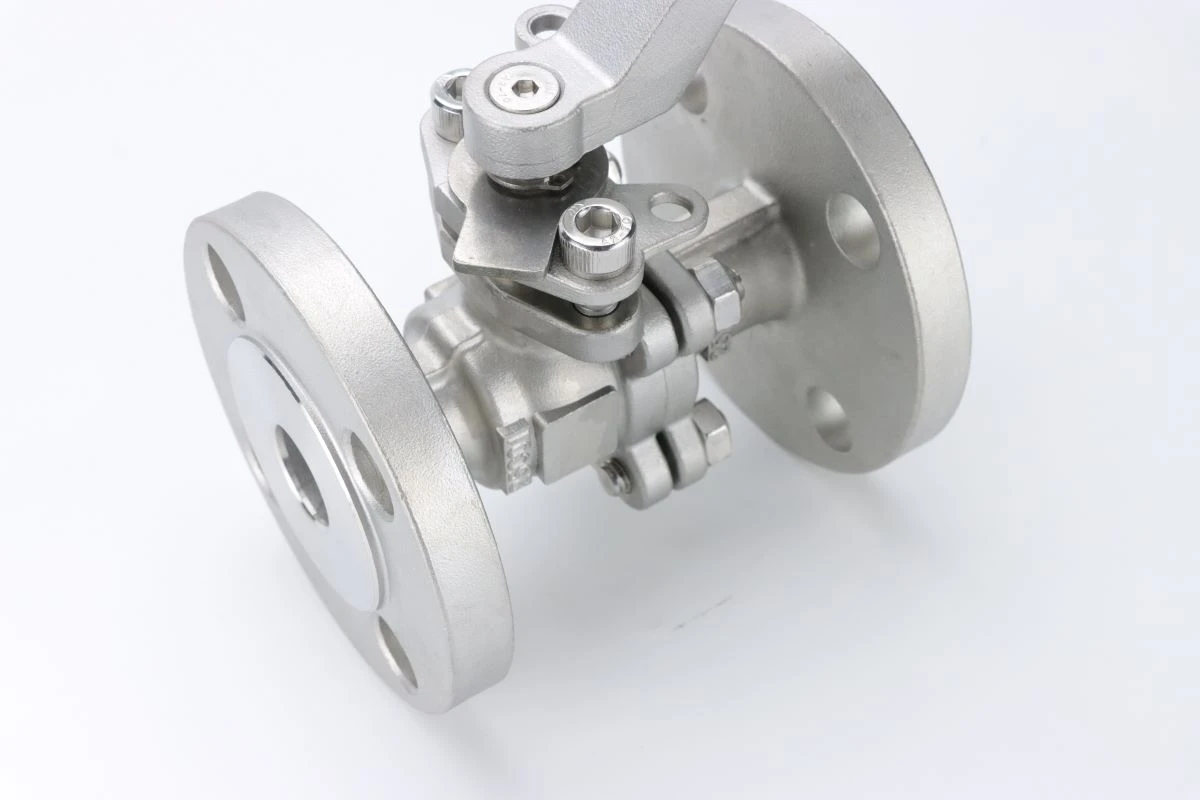

Låsbart handtag med flänsad kulventil
Finns i ½"–4" (DN15–DN100), CF8/CF8M kropp, PTFE eller hög-säten med temperaturer upp till 240 grader. OEM-märkningar och anpassad flänsborrning accepteras för projekt- och distributionsorder.
Produktdetaljer
Zhejiang Leadtek Fluid Technology Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av låsbara handtagsflänsade kulventiler i Kina. Var snäll och köp skräddarsydd, låsbart handtag med flänsad kulventil till konkurrenskraftigt pris från vår fabrik. Gratis prov är också tillgängligt.
Varför Källa från LEADTEK
JIS B 2220 Typ 10K - Dimensionellt verifierad
Flänsborrning, upphöjd yta och bultcirkeldimensioner kontrolleras mot JIS B 2220 vid varje produktionssats - som inte antas från ritningen. Sänkt-kompatibilitet med JIS-standardanslutningsflänsar, ingen webbplatsändring krävs.
LOTO-Färdigt låsbart handtag som standard
Gjuten spak i rostfritt stål med integrerad hänglåsflik. Accepterar standardhänglås för öppen/stängd positionslåsning - stöder direkt energiisolering utan ytterligare hårdvaruanskaffning.
Brand-Säker och anti-statisk - Projektstyklista redo
Båda funktionerna är standard på varje enhet. Ingen uppladdning, ingen specialbeställning. Lämplig för direkt inkludering i olje- och gas-, petrokemiska och LNG-projektlistor där dessa är obligatoriska specifikationer.
JIS Market Supply sedan 2013
LEADTEK:s första internationella expansion var den sydkoreanska marknaden 2013. JIS-standardventiler är en kärnproduktlinje med över ett decennium av dokumenterad exporthistorik - inte en ny produktkategori byggd för att jaga efterfrågan.
Fullständigt QC-dokumentationspaket
MTR, tryckprovningscertifikat, dimensionsinspektionsrapporter och inspektionskoordinering från tredje-part (SGS/BV/TÜV) tillgängliga på begäran. Lämplig för projekt som kräver full materialspårbarhet och inspektionsdokumentation.
OEM & Private Label för distributörer
Anpassad lasergravering, flänsborrmönster, uppgraderingar av sätesmaterial och märkesförpackningar. MOQ från 100 st per storlek/spec. Dedikerat exportteam hanterar dokumentation och logistik för 80+ länders destinationer.
Produktöversikt
Vad är en låsbar kulventil med handtag?
För inköpsingenjörer som specificerar en JIS B-projektstandard svarar den här ventilen på tre vanliga RFQ-kontrollpunkter i en enda rad: flänsförsedda ändanslutningar till JIS B 2220 Typ 10K, låsbart handtag för LOTO-isolering, och brandsäker/anti-statisk konstruktion för klassificering av farliga områden. Den gjutna kroppen i 2-delar- (CF8 eller CF8M) är dimensionellt verifierad till JIS B 2002 ansikte-mot ansikte och inspekteras per JIS B 2003 - med full materialspårbarhet tillgänglig på begäran.
För OEM-utrustningsbyggare ger den full-flänsade designen en Cv-neutral isoleringspunkt som integreras direkt i JIS-standard sladdrör utan reducerare eller adaptrar.
| Enskild-upphandling- flänsade ändar eliminerar separata flänskopplingar | LOTO-klar- låsbart handtag stöder energiisolering utan extra hårdvara |
| Brandsäker-design- lämplig för specifikation i olje- och gas- och petrokemiska projektstycklistor | Anti-statisk design- standard på alla enheter, uppfyller EX-zoninstallationskraven |
Tekniska specifikationer
Allmänna specifikationer
| Parameter | Detalj |
|---|---|
| Produktnamn | Låsbart handtag, flänsad kulventil (2-delad, JIS typ 10K) |
| Designstandard | ASME B16.34 |
| Tryckbetyg | Typ 10K |
| Ansikte-till-Ansikte Standard | JIS B 2002 |
| Fläns Standard | JIS B 2220 |
| Inspektionsstandard | JIS B 2003 |
| Tillämpligt media | Vatten, olja, gas |
| Temperaturområde | -40 grader till 200 grader (M111) / -40 grader till 240 grader (M111+20%CF) |
| Gjutmetod | Precisionsinvesteringsgjutning |
| Anti-statisk design | Standard |
| Brandsäker design | Standard |
| RoHS-överensstämmelse | Ja - klarade RoHS-testet |
Byggnadsmaterial
| Inga. | Del | CF8 (SS304) | CF8M (SS316) |
|---|---|---|---|
| 1 | Kropp | CF8 | CF8M |
| 2 | Hätta | CF8 | CF8M |
| 3 | Plats | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 4 | Boll | F304 | F316 |
| 5 | Hingst | F304 | F304 |
| 6 | Mutter | A2-70 | A2-70 |
| 7 | Fjäderbricka | SS304 | SS304 |
| 8 | Motorhuvspackning | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 9 | Stam | F304 | F316 |
| 10 | Tryckbricka | PTFE+15%GF / PTFE+20%CF | PTFE+15%GF / PTFE+20%CF |
| 11 | Förpackningsbricka | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 12 | Glandfläns | CF8 | CF8 |
| 13 | Propp | F304 | F304 |
| 14 | Hingst | F304 | F304 |
| 15 | Hantera | CF8 | CF8 |
| 16 | Nedsänkt skruv | 304 | 304 |
Måttdata - Huvuddel (Enhet: mm)
| Storlek | d | L | H1 | H | E |
|---|---|---|---|---|---|
| ½" | 15 | 108 | 42.5 | 81.5 | 120 |
| ¾" | 20 | 117 | 46 | 85 | 120 |
| 1" | 25 | 127 | 57.5 | 98.5 | 150 |
| 1¼" | 32 | 140 | 63 | 73 | 150 |
| 1½" | 38 | 165 | 73 | 104 | 190 |
| 2" | 50 | 178 | 81.5 | 121 | 190 |
| 2½" | 65 | 190 | 104 | 159.5 | 260 |
| 3" | 76 | 203 | 112 | 167.5 | 260 |
| 4" | 100 | 229 | 130 | 191.5 | 320 |
Flänsdimensionella data (Enhet: Mm)
| Storlek | D | K | R | T | f | n-h |
|---|---|---|---|---|---|---|
| ½" | 95 | 70 | 51 | 12 | 1 | 4-15 |
| ¾" | 100 | 75 | 56 | 14 | 1 | 4-15 |
| 1" | 125 | 90 | 67 | 14 | 1 | 4-19 |
| 1¼" | 135 | 100 | 76 | 16 | 2 | 4-19 |
| 1½" | 140 | 105 | 81 | 16 | 2 | 4-19 |
| 2" | 155 | 120 | 96 | 16 | 2 | 4-19 |
| 2½" | 175 | 140 | 116 | 18 | 2 | 4-19 |
| 3" | 185 | 150 | 126 | 18 | 2 | 8-19 |
| 4" | 210 | 175 | 151 | 18 | 2 | 8-19 |
d=håldiameter|L=Ansikte-mot-Ansikte|H1=Höjd (öppen)|H=Höjd (stängd)|E=Handtagslängd|D=Fläns OD |
K=Bult Cirkel|R=Borrning|T=Flänstjocklek|f=Höjd ansiktshöjd|n-h=Bulthål × Håldiameter
Designfunktioner
Låsbart spakhandtag - LOTO-kompatibelt
Den gjutna spaken i rostfritt stål har en låsflik genom-hål, som accepterar ett standardhänglås (ingår ej) för att säkra ventilen i öppet eller stängt läge. Eliminerar behovet av separata låsningsenheter på handtaget - stöder direkt LOTO (Lockout/Tagout) energiisoleringsprocedurer som krävs i de flesta industriella säkerhetsledningssystem.
Brandsäker-design
Karosseri- och motorhuvsgeometri bibehåller tryckinneslutningens integritet vid förhöjda temperaturer under brandförhållanden - ett obligatoriskt specifikationskrav för många olje- och gas-, petrokemi- och LNG-projektlistor. Verifierad enligt standard brandtestprotokoll.
Anti-statisk elektricitetsdesign (standard)
Den ledande banan mellan kula, skaft och kropp bibehålls som standard - för att avleda statisk laddning från strömmande media. Krävs för brandfarlig vätska och gas i klassificerade riskområden. Anti-statiskt alternativ noterat; bekräfta med din projektspecifikation.
Baksäte och flera läckage-Säker design
En sekundär inneslutningstätning bakom den primära skaftpackningen ger en ytterligare barriär mot flyktiga utsläpp - vilket gör att stampackningen kan inspekteras eller justeras under drifttryck. För underhållsplanerare som hanterar stora ventilpopulationer eliminerar detta behovet av att schemalägga en fullständig ventilborttagning för rutinmässiga packningskontroller.
I-Service Packing Adjustment
Stampackningskompressionen kan ökas i-drift utan att flänsanslutningen bryts eller att ventilen tas bort från ledningen. I hög-tillämpningar eller termiskt belastade applikationer där packningsslitaget accelereras, minskar denna funktion direkt underhållsarbetskostnaden per ventil och år.
Full håldesign
Den genomgående-borrningsdiametern matchar den nominella rörstorleken - för att bevara systemets Cv-värde och eliminerar den lokala hastighetsökningen som orsakar erosion vid reducerade-hålsäten. För processingenjörer som balanserar tryckbudgeten över en pipeline, bidrar en isoleringsventil med full-fläns till noll tryckfall till systemmodellen.
Seat Resilient Seal & Stem Anti-Ejection Design
Pring-aktiverade PTFE-säten säkerställer konsekvent bubbel-tät avstängning över termisk cykling och tryckfluktuationer. Anti-utkastningshållaren förhindrar utblåsning av spindeln under fullt märktryck - en icke-förhandlingsbar säkerhetsfunktion för trycksatt service.
Investment Casting Body
Förlorat-vaxinvesteringsgjutning kontrollerar kornstrukturen vid gjutningsstadiet - och ger en tätare, mer enhetlig kropp av rostfritt stål än sandgjutning, med snävare-dimensionella toleranser. För inkommande inspektionsteam innebär detta färre-avvikelser avseende kritiska dimensioner som flänsytans planhet och bultcirkelposition.
Anpassning och OEM-support
LEADTEK stöder fullständig anpassning för distributörer, OEM-utrustningsbyggare och EPC-projektupphandling:
| Anpassningsalternativ | Detaljer |
|---|---|
| Materialklass | CF8 (SS304) / CF8M (SS316) kropp och inre delar |
| Fläns Standard | JIS B 2220 Typ 10K standard; andra borrmönster på begäran |
| Tryckklass | Typ 10K standard; diskutera högre betyg med ingenjörsteamet |
| Sätesmaterial | PTFE (standard) / PTFE+20%CF (hög-temp, till 200 grader / 240 grader) |
| Handtag Finish | Standard CF8 gjuten / polerad / belagd på begäran |
| Märkning & Gravyr | Anpassad logotyp, artikelnummer, tryckklass - lasergraverad på kroppen |
| Förpackning | Neutral / OEM-märkt kartong, flänsskydd, ändstycken |
| Certifieringsdokument | MTR, tryckprovningscertifikat, RoHS-deklaration, brandtestdokumentation på begäran |
Minsta orderkvantitet:Från 100 st per storlek/spec för standardkonfigurationer. Exempelbeställningar som accepteras för kvalificerade köpare - kontakta vårt exportteam.
Kvalitetssäkring och certifieringar
Varje låsbart handtag med flänsad kulventil genomgår följande kvalitetskontroll före leverans:
100 % hydrostatisk skaltest- per JIS B 2003
100 % sätesläckagetest- bubbla-tight avstängningsverifiering
Dimensionell inspektion- ansikte-mot-sida (JIS B 2002), flänsborrning (JIS B 2220)
Material spårbarhet- värmenummer kopplat till kvarntestrapport
Tråd- och passformsverifiering- pinnhålets position och diameter kontrolleras enligt flänsstandard
Certifieringar som innehas av LEADTEK
- ISO 9001 · ISO 14001 · ISO 45001
- CE
- KC
- TS
- RoHS
- High-Tech Enterprise (Kina MIIT)
- Tillverkningslicens för specialutrustning
- 40+ Patenterad teknik
- 1 Internationellt varumärke
- 4 Inhemska varumärken
Brukstestrapporter, trycktestcertifikat och tredje-partsinspektion (SGS, BV, TÜV) tillgängliga för projektorder på begäran.
Industriapplikationer
Olja och gas - Upstream, Midstream & Raffinering
Projektspecifikationer för kolväteservice kräver flänsade ändar,-brandsäker konstruktion, anti-statisk design och låsbara isoleringshandtag vid LOTO-punkter - denna ventil uppfyller alla fyra som standard, utan linje-avvikelser. CF8M (SS316) kaross och F316 inre delar täcker H₂S och korrosiva kolvätemiljöer utan en materialuppgraderingsbeställning.
Petrokemisk och kemisk process
Full-flödesbana, PTFE+20%CF-säten klassade till 240 grader och inbyggd -anti-utformning adresserar de tre vanligaste specifikationskontrollpunkterna för isoleringsventiler på aggressiva medialinjer - i en enda standardkonfiguration. För inköpsteam som konsoliderar ventilleverantörer över ett projekt eliminerar detta behovet av en separat hög-temperaturventilvariant på de flesta processlinjer.
LNG- och gasdistributionsinfrastruktur
Brandsäker-kroppskonstruktion, låsbart isoleringshandtag och full-flödesbana täcker standardspecifikationskraven för manuellt manövrerade ventiler i LNG-terminaler och gasdistributionsledningar. För service under -40 grader, kontakta vårt ingenjörsteam för att bekräfta sätesmaterialkompatibilitet innan du specificerar.
Vattenrening & kommunal infrastruktur
Kraftproduktion och verktyg
VVS och byggnadsmekanik (kommersiell och industriell skala)
OEM-utrustning och skid-monterade enheter
MOQ
Steg 1 - Skicka in din begäran
Ange: storlek(er), kvantitet, materialkvalitet (SS304/SS316), krav på sätestemperatur och eventuella OEM-/märkningskrav. Använd förfrågningsformuläret eller e-postinfo@cnleadtek.comdirekt.
Steg 2 - Ta emot offert
Bulkprisnivåer, OEM-verktygskostnader (om tillämpligt) och tillgänglig certifieringsdokumentation ingår. Datablad och måttritning medföljer offert.
Steg 3 - Exempelutvärdering
Gratis prover tillgängliga för kvalificerade köpare (distributör, OEM, projektentreprenör). Standardstorlekar skickas inom 5–7 arbetsdagar.
Steg 4 - Produktion och leverans
Standardstorlekar (½"–4", CF8/SS304, JIS Typ 10K): 7–10 arbetsdagar från -verk för konfigurationer i-lager.
Anpassade specifikationer (CF8M/SS316, speciella säteskvaliteter, OEM-märkningar): 15–25 arbetsdagar.
Fullständigt QC-dokumentationspaket levereras med varje beställning.
Vanliga frågor
F: Vad betyder "JIS Type 10K" på en kulventil med flänsar?
A: JIS (Japanese Industrial Standards) Typ 10K hänvisar till tryckklassen och flänsborrmönster som definieras under JIS B 2220. "10K" indikerar ett nominellt tryck på 10 kgf/cm² (ungefär 1 MPa / 145 PSI) vid referenstemperaturen. Det är den mest använda JIS-flänsklassen i industriella rörledningar över Japan, Sydkorea och JIS-standardprojekt i Sydostasien.
F: Vilken är designstandarden för denna flänsade kulventil med låsbart handtag?
S: Ventilen är designad för ASME B16.34, med yta-till-mått enligt JIS B 2002, flänsmått enligt JIS B 2220 och inspektion enligt JIS B 2003.
F: Är det låsbara handtaget standard, eller är det en valfri uppgradering?
S: Det låsbara spakhandtaget är en standardfunktion på den här modellen -, inte en betald uppgradering eller fältändring. Varje enhet levereras med det låsbara handtaget som designat.
F: Vad är temperaturklassificeringen för denna JIS flänsade kulventil?
S: Med M111 säte och tätningsmaterial: -40 grader till 200 grader . Med M111+20%CF (kolfiberförstärkt) uppgradering: -40 grader till 240 grader. Vänligen ange din driftstemperatur när du skickar din RFQ så att vi kan bekräfta rätt sätespaket.
F: Är brand-säker designstandard på den här ventilen?
A: Ja. Brandsäker-design är en standardfunktion för denna modell, inte en valfri specifikation. Detta gör den lämplig för inkludering i olje- och gas-, petrokemiska och LNG-projektförteckningar där brand-säkerhetsventilcertifiering krävs.
F: Ingår anti-statisk design som standard?
A: Ja. Anti-statiskt skydd är standard på alla enheter, vilket ger en ledande bana mellan kula, skaft och kropp för att avleda statisk laddning från strömmande media - som krävs för brandfarlig vätskeservice och installationer i riskområden.
F: Vilka storlekar finns tillgängliga?
S: Standardområdet är ½" till 4" (DN15 till DN100) i JIS Typ 10K. Kontakta LEADTEK för tillgänglighet av större storlekar eller alternativa tryckklasser.
F: Kan LEADTEK leverera med OEM-märkning eller eget märke?
A: Ja. Lasergravering av kundlogotyp, artikelnummer, tryckklass och materialklass finns tillgänglig direkt på ventilhuset. För distributörer som bygger ett produktsortiment med-privata märken kan vi också anpassa handtagets finish och tillverka ytterförpackningar av märket. Inkludera din märkningsspecifikation i offertförfrågan så bekräftar vi genomförbarheten och eventuella verktygskostnader vid offertstadiet.
F: Vilken kvalitetskontrolldokumentation medföljer varje försändelse?
S: Varje försändelse inkluderar ett trycktestcertifikat enligt JIS B 2003. För projektorder som kräver full materialspårbarhet tillhandahåller vi brukstestrapporter (MTR) kopplade till värmenumret för varje gjutparti. Tredje-inspektion av SGS, Bureau Veritas eller TÜV kan ordnas på köparens begäran och kostnad. ISO 9001-certifikat och RoHS-deklaration finns som standarddokument.
F: Vad är MOQ för bulkbeställningar?
S: Standard MOQ är 100 st per storlek och specifikationskombination för JIS Typ 10K-konfigurationer. För projektordrar som anger flera storlekar över en enda stycklista, accepteras beställningar av blandade-storlekar med samma minimistorlek per-storlek. Om du utvärderar den här ventilen för en ny produktlinje eller projektspecifikation finns gratisprover tillgängliga för kvalificerade köpare - kontakta vårt exportteam med information om ditt företag och din ansökan.
